Maîtrisez votre Système HDMI : Guide Complet pour une Conception et Vérification

Le HDMI. Indispensable, omniprésent, mais parfois… déroutant. Que vous mettiez en place un home cinéma, une salle de réunion ou un système d’affichage dynamique, ce standard s’impose comme la colonne vertébrale des installations audio-vidéo modernes. Pourtant, malgré sa généralisation, il peut vite devenir source de complications : formats vidéo et audio multiples, protections anticopie, câblage, répéteurs, prolongateurs… autant de facteurs qui peuvent transformer une installation en véritable casse-tête.

Lorsque les choses tournent mal, le diagnostic HDMI peut s’avérer chronophage, frustrant et coûteux. Ce guide ne se contente donc pas de vous présenter des données techniques : il vise à vous apporter une compréhension approfondie, accompagnée de bonnes pratiques concrètes pour surmonter les défis du HDMI.

En maîtrisant les fondamentaux, les protocoles essentiels et les méthodes de vérification, vous serez en mesure d’optimiser vos interventions, d’anticiper les problèmes et d’assurer à vos clients une expérience Audio-Vidéo (AV) fluide et fiable. Conçu pour les professionnels de l’intégration, ce guide s’appuie notamment sur les recommandations du CEDIA/CTA-RP28 et d’autres références clés pour vous aider à concevoir et installer des systèmes HDMI performants, sans mauvaises surprises.

I. Les Fondations : Comprendre les Éléments d'un Système HDMI

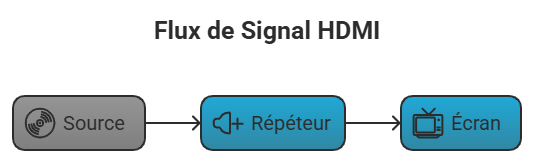

Un système HDMI est, en essence, une chaîne d’appareils interconnectés qui échangent des signaux audio, vidéo et des données numériques. Pour bien comprendre cette architecture, il faut d’abord identifier les rôles que peuvent jouer les différents équipements dans la chaîne.

• La Source (source device) : point de départ du signal AV, elle peut être un lecteur Blu-ray, une console de jeux, un ordinateur ou un décodeur. Elle dispose d’au moins une sortie HDMI pour émettre le signal.

• L’Écran (sink device) : destination finale du signal, il s’agit d’un téléviseur, d’un moniteur ou d’un projecteur. Il reçoit le signal via une ou plusieurs entrées HDMI.

• Le Répéteur (repeater device) : appareil intermédiaire qui possède à la fois des entrées et des sorties HDMI. Il agit comme un récepteur vis-à-vis de la Source, et comme un émetteur vers l’Écran. On retrouve ici les amplificateurs AV, matrices, splitters, switchs, scalers ou encore certains extenders audio/vidéo.

Comprendre ces rôles est fondamental pour concevoir une installation HDMI fiable. Car au-delà du simple transfert audio-vidéo, la conception HDMI repose sur une série de protocoles de communication qui conditionnent la performance et la stabilité du système.

Parmi les éléments clés :

• L’alimentation +5 V : fournie par la Source, elle permet d’activer certains circuits dans les câbles ou connecteurs. Avec HDMI 2.1, elle alimente également les câbles actifs via la fonction "Cable Power".

• La détection de connexion à chaud (HPD – Hot Plug Detect) : c’est le signal qui indique à la Source qu’un appareil est connecté et prêt à échanger des informations via le canal DDC.

• Les données EDID (Extended Display Identification Data) : véritable carte d’identité de l’Écran (ou du Répéteur), l’EDID informe la Source sur les capacités de l’appareil connecté : résolutions prises en charge, formats audio compatibles, HDR, etc. L’EDID est transmis via le bus DDC, et son interprétation correcte est cruciale pour garantir une bonne interopérabilité.

Un EDID mal interprété ou corrompu peut provoquer une image absente, une mauvaise résolution, ou encore l'absence de son. Dans des systèmes complexes, les Répéteurs peuvent modifier ou combiner les EDID de plusieurs appareils, parfois en limitant les capacités pour assurer une compatibilité générale. D’où l’intérêt, dans certains cas, d’utiliser un gestionnaire d’EDID pour mieux contrôler ce que "voit" la Source.

Un autre point technique souvent négligé est la capacitance du canal DDC. Ce bus I2C est limité à 700 pF pour garantir la fiabilité des échanges. Or, cette capacité augmente avec la longueur des câbles HDMI passifs. Au-delà de 8 mètres environ, on peut facilement dépasser cette limite, ce qui compromet la transmission EDID et génère des pannes. Des câbles actifs ou à fibre optique (AOC) permettent de contourner cette contrainte grâce à une régénération active du signal ou à une séparation optique du canal DDC.

Autre composant essentiel du système HDMI : la protection HDCP (High-bandwidth Digital Content Protection). Elle vise à empêcher la copie non autorisée de contenus protégés (films, TV, etc.). Deux générations sont à distinguer :

• HDCP 1.x : utilisé pour les signaux jusqu’à 1080p ;

• HDCP 2.x (2.2 et 2.3) : indispensable pour les contenus 4K UHD, avec des exigences plus strictes pour le chiffrement et la compatibilité.

Le fonctionnement du HDCP repose sur un échange de clés via le DDC entre la Source et le Répéteur, avec une authentification par étape. Dans les configurations comprenant plusieurs appareils, la Source vérifie que chaque maillon est autorisé à décrypter le contenu. Elle peut également imposer des restrictions topologiques. Le HDCP 2.2 impose certaines limites techniques : il prend en charge jusqu’à 32 appareils et autorise un maximum de 4 niveaux de Répéteurs dans une même chaîne. Dépasser ces seuils peut entraîner un échec de l’authentification, bloquant ainsi la diffusion du contenu protégé. Par ailleurs, comme pour l’EDID, le bon fonctionnement du HDCP dépend de la qualité du canal DDC. Une latence excessive ou une capacité de transmission inadaptée peut perturber l’échange des clés, provoquant des coupures vidéo ou des échecs d’authentification aléatoires.

II. La connectivité : le chemin du signal

La connectivité constitue la colonne vertébrale de toute installation HDMI. Le choix des câbles et des technologies de transport est crucial pour garantir l’intégrité du signal et supporter la bande passante nécessaire aux formats modernes.

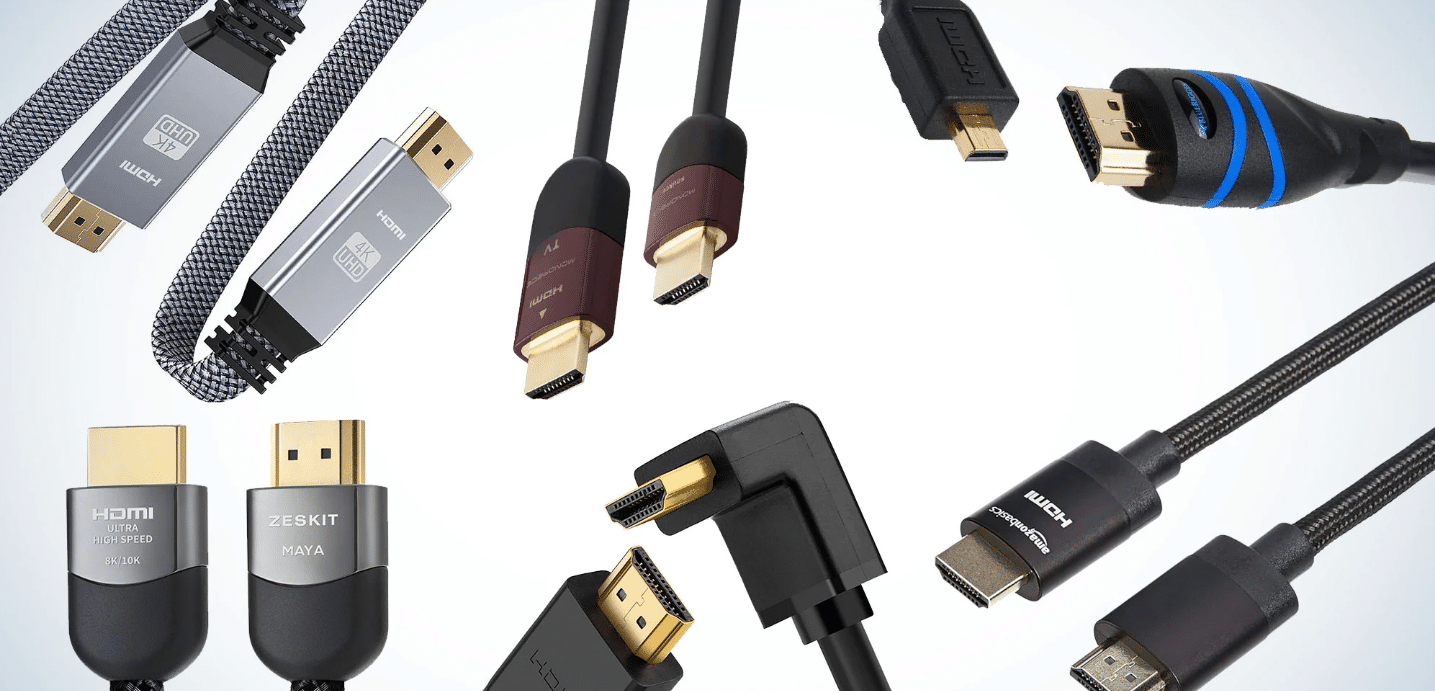

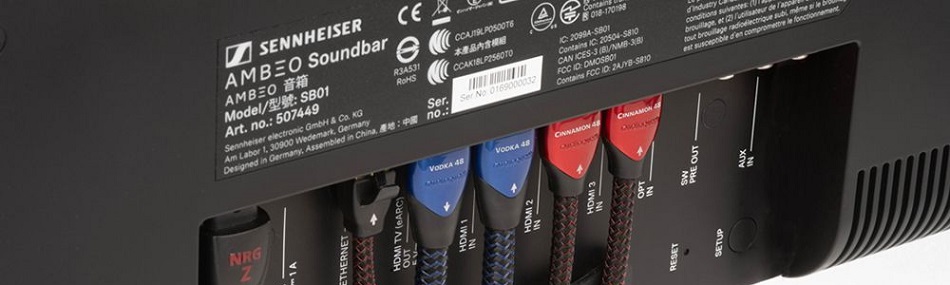

On distingue plusieurs types de câbles HDMI, chacun répondant à des besoins spécifiques :

• Câbles HDMI passifs : sans électronique active, ils conviennent aux courtes distances. Leur performance dépend de la qualité des conducteurs, de la géométrie du câble et de la longueur. Au-delà de quelques mètres, la capacitance du DDC peut poser problème, perturbant des fonctions comme le HDCP ou l’EDID.

• Câbles HDMI actifs : intégrant de l’électronique dans les connecteurs, ils permettent de transmettre le signal sur des longueurs supérieures. Ils nécessitent une alimentation, fournie soit par le port HDMI Source (HDMI Cable Power en version 2.1), soit par une source externe (USB recommandé si disponible).

• Câbles HDMI AOC (Active Optical Cable) : hybrides, ils utilisent la fibre optique pour le signal AV et le cuivre pour l’alimentation et les canaux de contrôle (DDC, CEC). Leur grande longueur, finesse et légèreté en font une solution idéale pour les installations complexes. Certains modèles transmettent aussi le DDC via fibre pour contourner les limites électriques du cuivre.

Les câbles HDMI sont également classés selon leur vitesse, définie par leur bande passante maximale :

• Standard (2.22 Gbps) : jusqu’à 1080i

• High Speed (10.2 Gbps) : jusqu’à 1080p60 / 4K30 – souvent avec Ethernet et ARC

• Premium High Speed (18 Gbps) : jusqu’à 4K60 – certification non officielle mais courante

• Ultra High Speed (48 Gbps) : HDMI 2.1 – jusqu’à 8K/10K 120 Hz, avec prise en charge VRR, eARC, etc. Ces câbles doivent porter une étiquette de certification spécifique (texte vert)

La certification des câbles HDMI est primordiale pour garantir la bande passante et la compatibilité électrique, évitant ainsi des erreurs EDID ou HDCP. Pour identifier rapidement les problèmes, privilégiez des câbles courts certifiés "Ultra High Speed".

Si les câbles HDMI classiques ne sont pas adaptés (distance, installation), des solutions alternatives comme les extendeurs HDMI sur câble réseau ou fibre optique (HDBaseT, AV sur IP) sont envisagées. Cependant, soyez attentif aux points suivants :

• Bande passante réelle : Ne vous fiez pas uniquement à la résolution affichée,

• Réduction de débit : Vérifiez si des techniques de compression ou de conversion de couleur sont utilisées,

• Intégrité des métadonnées : Assurez-vous que les informations HDR et audio ne sont pas altérées,

• Compatibilité HDR : Notez que le Dolby Vision exige une certification de tous les appareils,

• Limitations de distance : Soyez conscient des contraintes de portée, en particulier pour HDBaseT sur câble Catégorie.

Il est important de savoir que les versions actuelles d'HDBaseT (1.0/2.0) ne supportent pas la bande passante de 18 Gbps nécessaire à certains formats non compressés (comme le 4K60 4:4:4 8-bit ou le 4:2:2 12-bit) et ne gèrent pas les fréquences de 600 MHz requises pour certains signaux haute fidélité.

III. Bande Passante, Vidéo et Audio : Au Cœur de l'Expérience HDMI

La performance optimale de votre système HDMI repose sur sa capacité à gérer la bande passante nécessaire aux formats vidéo et audio souhaités. La bande passante HDMI, qui représente le débit de données supporté par les ports et connexions, est cruciale. Une bande passante insuffisante se traduit par des dysfonctionnements tels que l'absence d'image, des artefacts visuels ("étincelles"), ou des coupures. Il est donc essentiel d'identifier précisément les formats vidéo (résolution, fréquence d'images, sous-échantillonnage chromatique, profondeur de couleur) et les fonctionnalités (notamment le HDR) envisagés dès la phase de conception de votre installation.

Différents paliers de bande passante HDMI offrent des capacités variables :

• HDMI 1.4b (9 Gbps) : adapté au 1080p60 et à certaines configurations 4K30.

• HDMI 2.0b (18 Gbps) : indispensable pour la plupart des contenus UHD/HDR actuels, supportant le 4K60 et le 1080p120 avec HDR.

• HDMI 2.1 (48 Gbps) : ouvre la voie aux résolutions supérieures comme le 4K120 et le 8K60 (non compressé) grâce à la technologie FRL, avec une compression DSC optionnelle pour des besoins encore plus élevés.

Il est fondamental de comprendre que la bande passante nécessaire dépend aussi du sous-échantillonnage chromatique (par exemple, un signal 4K60 8-bit 4:4:4 requiert 18 Gbps, contre 9 Gbps pour un 4K60 8-bit 4:2:0) et de la profondeur de couleur (le HDR étant souvent associé à 10 ou 12 bits). Enfin, la prise en charge du DSC en HDMI 2.1 permet de véhiculer des formats excédant les 48 Gbps, à condition d'une compatibilité généralisée.

Le High Dynamic Range (HDR) transforme l'expérience visuelle en offrant des images plus réalistes et impactantes grâce à un contraste et des couleurs étendus. Les formats HDR les plus répandus incluent le HDR10, HDR10+, HLG, Dolby Vision et Technicolor HDR. Le HDR s'appuie sur des métadonnées transmises avec le signal vidéo pour guider l'affichage. Un fonctionnement optimal du HDR exige que la source, les éventuels répéteurs/extendeurs, et l'écran supportent le format HDR spécifique et gèrent correctement ces métadonnées. Le Dolby Vision est particulièrement sensible aux métadonnées, nécessitant une signalisation précise pour un rendu fidèle. La compatibilité Dolby Vision de tous les éléments de la chaîne est donc cruciale. Certains dispositifs peuvent appliquer un mappage de tonalité pour la compatibilité avec des écrans non-HDR, mais cela peut altérer la qualité de l'image. Il est impératif de s'assurer que les répéteurs/extendeurs ne modifient pas le signal vidéo ou les métadonnées HDR.

Au-delà de la vidéo, le HDMI transporte une large gamme de formats audio numériques, allant de la stéréo L-PCM aux formats multicanaux compressés (Dolby Digital, DTS) et immersifs (Dolby Atmos, DTS:X). Dans une configuration traditionnelle, la source envoie l'audio à un récepteur audio/vidéo (AVR) ou un processeur qui le traite avant de transmettre la vidéo à l'écran. L'Audio Return Channel (ARC) et son évolution, l'Enhanced Audio Return Channel (eARC), offrent la possibilité à l'audio provenant de l'écran (applications Smart TV, tuner intégré) de transiter vers un AVR ou une barre de son via le même câble HDMI que le signal vidéo principal. L'ARC est limité à l'audio stéréo L-PCM et aux formats multicanaux compressés de première génération, tandis que l'eARC (introduit avec HDMI 2.1) permet de transporter jusqu'à 32 canaux d'audio non compressé et tous les formats audio compressés, y compris les formats immersifs. L'eARC utilise les mêmes conducteurs que le HEC (HDMI Ethernet Channel) et est supporté par les câbles certifiés "avec Ethernet" et tous les câbles Ultra High Speed. Enfin, pour une expérience audiovisuelle cohérente, la synchronisation labiale (lipsync) est essentielle. Le HDMI intègre une fonction d'auto-synchronisation (HDMI Auto Lipsync - ALS) qui permet à l'écran de communiquer sa latence vidéo à l'appareil audio afin que celui-ci puisse ajuster le délai de l'audio en conséquence.

IV : Conception HDMI : La Clé d'un Système AV Fiable

Une conception HDMI rigoureuse est essentielle pour garantir la fiabilité de votre système AV, minimisant les problèmes de compatibilité, simplifiant la validation post-installation et accélérant le dépannage. La première étape cruciale consiste à identifier et documenter précisément les formats AV souhaités : résolutions vidéo, fréquences d'images, sous-échantillonnage chromatique, profondeur de couleur, ainsi que les formats HDR et audio spécifiques. Pensez également à l'avenir et aux potentielles mises à niveau.

Ensuite, il est impératif de connaître en détail les capacités de chaque appareil (source, répéteur, écran). Documentez :

• La bande passante HDMI de chaque port,

• La prise en charge des formats AV (HDR, eARC),

• La compatibilité HDCP.

Soyez conscient que tous les ports d'un même écran peuvent avoir des limitations différentes. Pour les ordinateurs sources, vérifiez la compatibilité EDID et la nécessité d'adaptateurs actifs.

La gestion de l'EDID est critique dans les systèmes distribués. Comprenez comment vos répéteurs traitent l'EDID. Pour les installations complexes, un outil de gestion d'EDID personnalisé peut être nécessaire pour assurer la prise en charge des formats optimaux sur tous les écrans et appareils audio. Configurez-le pour communiquer à la source l'EDID avec les paramètres maximum requis par l'ensemble du système.

Le choix de la connectivité appropriée est également fondamental :

• Câbles : Privilégiez les câbles certifiés pour la bande passante requise (Premium High Speed pour 18 Gbps, Ultra High Speed pour 48 Gbps). Soyez attentif à la capacitance du DDC pour les longs câbles passifs.

• Prolongateurs (HDBaseT, AV sur IP) : Assurez-vous qu'ils supportent la bande passante et les fonctionnalités nécessaires (HDR, métadonnées) et renseignez-vous sur les éventuelles compressions. Utilisez un câblage catégorie (Cat 6A blindé ou supérieur recommandé) de qualité et respectez les limites de longueur. Évitez les interférences électromagnétiques.

Il est crucial de respecter la topologie HDCP en vous assurant que la chaîne d'appareils ne dépasse pas les limites imposées par la version HDCP de la source (généralement 4 niveaux et 32 appareils pour HDCP 2.2). Enfin, pour la planification audio, privilégiez l'eARC si l'audio doit remonter de l'écran vers un AVR ou une barre de son. Vérifiez la compatibilité eARC de tous les appareils et du câble/transport utilisé.

V : La Vérification HDMI : Assurer le Fonctionnement Optimal

Une fois l'installation de votre système HDMI terminée, une vérification rigoureuse est essentielle pour confirmer que chaque composant fonctionne comme prévu et conformément à votre plan de conception. On distingue principalement deux approches pour cette étape cruciale : une vérification basique, réalisable sans équipement spécifique, et une vérification avancée, qui s'appuie sur l'utilisation d'instruments de test dédiés.

La vérification basique implique de tester chaque source connectée en allumant tous les appareils et en sélectionnant les entrées appropriées. Pour chaque source, assurez-vous de la bonne restitution de l'image et de la lecture de l'audio dans les formats attendus (stéréo, multicanal, immersif). Un point souvent négligé est la vérification de la synchronisation labiale (lipsync). Il est important de tester chaque format individuellement, car le bon fonctionnement d'un format ne garantit pas celui des autres. Lors de cette étape, soyez attentif aux symptômes courants qui peuvent indiquer des problèmes :

• Absence d'image : Vérifiez l'alimentation de tous les appareils, la sélection correcte des entrées, la capacité du câble ou de l'extendeur à supporter le signal, le sens d'un câble actif et son alimentation, ainsi que la configuration de l'entrée de l'écran pour le haut débit (18 Gbps et plus). Notez qu'un câble trop court (moins d'un mètre) peut parfois perturber l'égalisation du signal par la source ou le répéteur.

• Limitation à 1080p (pas d'UHD) : Contrôlez l'EDID pour la prise en charge de l'UHD, les réglages de sortie de la source, la configuration de l'entrée de l'écran pour le haut débit, la capacité de tous les câbles et appareils intermédiaires à supporter les débits supérieurs à 18 Gbps, et la compatibilité HDCP 2.2 ou supérieure de l'ensemble de la chaîne.

• Absence de HDR : Assurez-vous de la compatibilité HDR de chaque appareil (source, répéteurs, écran) et des formats HDR spécifiques supportés. Vérifiez que l'entrée de l'écran est configurée pour le haut débit et le HDR, et que le signal utilise une profondeur de couleur d'au moins 10 bits. Examinez si les répéteurs ou extendeurs ne modifient pas le signal ou les métadonnées HDR.

• Image déformée : Des couleurs incorrectes (rose, verte), un écrêtage (clipping) ou des macroblocs peuvent indiquer une incompatibilité d'espace couleur ou de sous-échantillonnage, des réglages d'image incorrects sur l'écran, ou, pour les macroblocs, un problème de compression. Une bande passante insuffisante peut également causer des artefacts visuels comme des "étincelles" ou des couleurs erronées.

• Problèmes audio : L'absence de son surround ou de certains formats audio peut provenir d'une incompatibilité des formats supportés par le système audio et l'écran (pour l'ARC/eARC). Si vous utilisez l'ARC, rappelez-vous de ses limitations en termes de formats audio HD et immersifs. Privilégiez l'eARC si possible et vérifiez sa prise en charge par tous les appareils et le câble. Assurez-vous que l'appareil audio n'est pas en mode de mixage ou de simulation, mais plutôt en mode "Straight" ou "Direct".

Pour une vérification HDMI professionnelle et un dépannage plus poussé, l'utilisation d'instruments de test est fortement recommandée. Un ensemble minimal doit inclure un générateur de signaux HDMI, simulant une source, et un analyseur de signaux HDMI, simulant un écran ou un répéteur. Ces instruments doivent offrir plusieurs capacités essentielles. Ils doivent permettre la génération et l'analyse de signaux jusqu'à la bande passante requise, que ce soit 18 Gbps ou 48 Gbps, tout en offrant un contrôle précis des paramètres vidéo tels que la résolution, la fréquence d'images, la profondeur de couleur et le sous-échantillonnage chromatique. De plus, ils doivent être capables de générer et d'identifier les différents formats HDR, comme HDR10 et Dolby Vision, ainsi que les formats audio, incluant le L-PCM, les configurations multicanaux et les formats immersifs. La fonctionnalité de contrôle de l'activation et de la version du HDCP est également indispensable, tout comme la possibilité de capturer et d'afficher les informations EDID et de lire les métadonnées relatives à la vidéo, à l'audio et au HDR. Enfin, ces instruments devraient idéalement permettre la vérification du CEC et potentiellement de la synchronisation labiale.

Les procédures de vérification avec instruments comprennent : une vérification initiale en générant des signaux aux débits maximums et formats courants pour s'assurer de leur bonne réception par l'analyseur ; une vérification de l'EDID en lisant les informations de l'écran ou du répéteur ; une vérification du HDCP en envoyant des signaux protégés ; une vérification de la bande passante et de l'intégrité vidéo en utilisant des motifs de test ; une vérification du HDR en s'assurant de la présence et de l'exactitude des métadonnées ; et une vérification audio en testant la bonne transmission des différents formats vers les canaux appropriés.

En cas d'échec des tests, les instruments offrent une visibilité précieuse pour le dépannage. Ils permettent d'isoler rapidement le composant problématique (source, écran, répéteur, extendeur, câble). En connectant le générateur directement à l'écran, puis en insérant chaque composant un par un, vous pouvez identifier où le signal ou le protocole est altéré ou bloqué. L'utilisation de câbles de référence ("golden samples") est souvent révélatrice pour exclure les problèmes de câblage.

Conclusion : Un système HDMI fiable, conçu pour durer

Un système HDMI ne se contente plus de transmettre image et son. Il gère des signaux complexes qui nécessitent une conception rigoureuse et une parfaite maîtrise des protocoles (EDID, HDCP, HPD), des exigences des contenus modernes (4K, 8K, HDR, audio immersif), ainsi que des différentes technologies de transmission (câbles passifs, actifs, fibre optique, extendeurs…).

La fiabilité d’une installation commence par une analyse précise des besoins et des équipements en place. Mais au-delà de la conception, c’est la vérification technique, à l’aide d’outils de test professionnels, qui garantit un fonctionnement optimal et un dépannage rapide en cas de besoin.

En s’appuyant sur ces bonnes pratiques et une expertise technique approfondie, chaque installation gagne en performance, en stabilité et en pérennité. Résultat : moins de temps perdu à chercher l’origine des problèmes, et davantage de sérénité pour profiter pleinement des équipements.
