Bi-câblage, bi-amplification, bi-amp actif : le guide complet pour comprendre

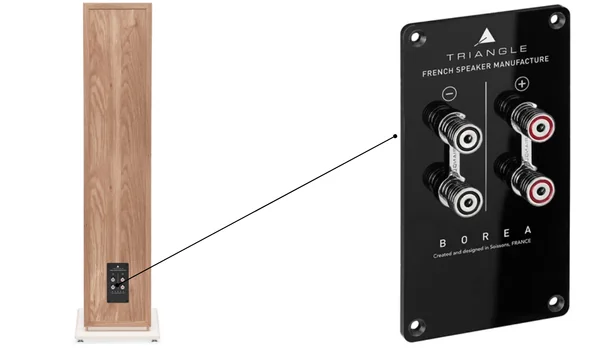

Regardez l'arrière de vos enceintes. Si vous possédez des colonnes ou des bibliothèques d'un certain niveau, vous y trouverez probablement quatre borniers au lieu de deux, reliés entre eux par une petite paire de cavaliers métalliques dorés ou nickelés. Ces connecteurs dédoublés sont à l'origine d'une des plus vieilles confusions du monde de la hi-fi. Faut-il simplement ajouter une paire de câbles ? Faut-il multiplier les amplificateurs ? Et surtout, est-ce que l'un de ces choix change vraiment quelque chose à l'écoute, ou s'agit-il d'un rituel entretenu par la légende audiophile ? Ce guide répond à ces questions une par une, de la façon la plus concrète possible.
Bi-câblage ou bi-amplification : deux logiques qu'il ne faut jamais confondre
Avant de toucher au moindre câble, il faut clarifier un point que beaucoup de mélomanes mélangent encore. Le bi-câblage consiste à conserver un seul canal d'amplificateur par enceinte, mais à alimenter séparément les deux paires de borniers, aigu et grave, plutôt que de les relier par les cavaliers d'origine. Il existe aujourd'hui des câbles conçus spécifiquement pour cet usage. En bi-câblage, le câble se présente avec deux cosses, plus et moins, côté amplificateur : c'est la partie single-wire. Il se sépare ensuite en quatre brins indépendants côté enceinte, pour rejoindre séparément les borniers aigu et grave : c'est la partie bi-wire. Le même principe existe pour la bi-amplification, où certains fabricants proposent directement, au sein d'une même gaine, les quatre conducteurs nécessaires pour relier les deux amplificateurs aux quatre borniers de l'enceinte, sans multiplier les câbles séparés. Certains audiophiles préfèrent tout de même utiliser des câbles séparés, afin de choisir le modèle le mieux adapté pour alimenter les médiums-aigus, et un second câble indépendant, plus adapté à leurs oreilles pour véhiculer le signal grave.
Le principal intérêt du bi-câblage tient d'ailleurs moins à la théorie électrique qu'à un geste très concret : il impose de retirer les cavaliers d'origine, ces languettes métalliques presque toujours de très faible qualité comparées à un câble soigné. Ces cavaliers génèrent, par leur résistance de contact et leur conception sommaire, une distorsion qui n'a rien à voir avec ce qu'apporte un câblage digne de ce nom. En les supprimant, le courant en provenance de l'amplificateur se répartit plus proprement dans le filtre de l'enceinte, ce qui se traduit à l'écoute par moins de distorsion dans les médiums-aigus et une scène sonore avec un étagement des plans plus homogène.
La bi-amplification va beaucoup plus loin : elle mobilise deux canaux d'amplification totalement indépendants pour une seule enceinte, l'un dédié au haut du spectre, l'autre au grave, selon deux méthodes que nous détaillerons plus bas. C'est cette séparation en amont, avant même que le signal n'arrive au bornier, qui change réellement la donne. Elle impose elle aussi de retirer les cavaliers d'origine, pour les mêmes raisons.
Le gouffre énergétique entre grave et aigu
Pour comprendre pourquoi la bi-amplification change réellement le comportement d'une enceinte, il faut regarder ce qui se passe à l'intérieur d'un amplificateur pendant un passage musical dense. Reproduire les basses fréquences demande de déplacer une masse d'air considérable, via des membranes de grand diamètre ou de plusieurs haut-parleurs de plus petite taille. Sur un programme musical typique, le registre grave consomme à lui seul entre 70 et 85 % de l'énergie électrique totale fournie par l'amplificateur, ne laissant qu'une fraction résiduelle au médium et à l'aigu.
Lors d'un tutti orchestral ou d'une ligne de basse percutante, l'alimentation de l'ampli est donc sollicitée à son maximum. Si l'étage de puissance s'approche de ses limites, il entre en écrêtage temporaire, ce que l'on appelle le clipping. Cet écrêtage génère des harmoniques dures et une forme de compression qui viennent directement polluer le signal envoyé au tweeter, rendant l'aigu agressif, flou et parfois métallique, précisément au moment où la musique devrait sonner le plus naturellement. En bi-amplifiant, l'amplificateur dédié au tweeter et au médium conserve sa réserve de dynamique intacte, en bi-amplification horizontale notamment : il ne subit jamais les énormes appels de courant du haut-parleur de grave, puisqu'un autre étage de puissance s'en charge séparément.
La force contre-électromotrice, l'autre bénéfice invisible

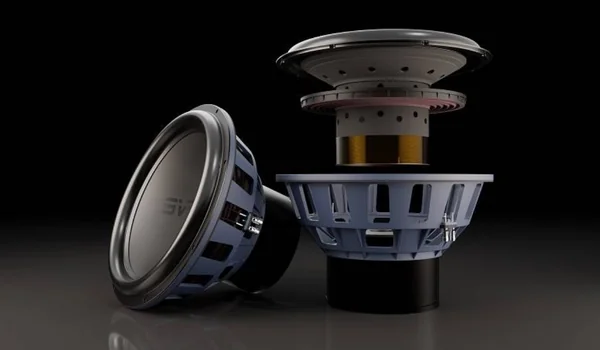

Un haut-parleur n'est pas une simple résistance passive, c'est un véritable moteur électrodynamique. Quand la membrane du woofer effectue son excursion puis revient vers son point d'équilibre, la bobine mobile traverse le champ magnétique de l'aimant et génère, en sens inverse, un courant électrique parasite : c'est la force contre-électromotrice, ou FCEM.
En mono-amplification, ce courant résiduel remonte vers le filtre et peut venir moduler le comportement de la section aiguë, générant de la distorsion d'intermodulation, un peu comme une pierre jetée dans un étang continue de faire des ronds bien après l'impact, jusqu'à perturber toute la surface de l'eau. En bi-amplification, chaque étage de puissance encaisse la FCEM de sa propre voie sans qu'elle vienne perturber le registre voisin. Le tweeter reçoit un signal propre, débarrassé des parasites générés par le travail du woofer.
Bi-amplification passive : horizontale ou verticale, comment choisir
La bi-amplification passive est la méthode la plus répandue en hi-fi : elle conserve les filtres passifs intégrés dans l'enceinte, mais les alimente par deux circuits d'amplification séparés. Deux configurations existent, et le choix entre les deux dépend surtout de ce que vous cherchez à obtenir.
La bi-amplification horizontale, pour marier les technologies
Dans cette configuration, un bloc stéréo complet alimente les deux voies aiguës, gauche et droite, tandis qu'un second bloc stéréo prend en charge les deux voies graves. Son principal atout est la mixité technologique qu'elle autorise : rien n'empêche d'associer un bloc de puissance en classe D, musclé et très rapide, pour tenir fermement les membranes de grave, à un amplificateur en classe A ou à tubes, réputé pour sa texture plus soyeuse dans l'aigu. Le point de vigilance à ne jamais négliger, si les deux amplificateurs sont de nature différente, est de vérifier qu'ils présentent le même gain en tension, ou qu'ils disposent d'un réglage de niveau d'entrée, sous peine de déséquilibrer la tonalité globale de l'enceinte.
La bi-amplification verticale, pour une séparation totale des canaux
Ici, on utilise deux amplificateurs stéréo strictement identiques, chacun placé à proximité immédiate d'une enceinte : un canal pour l'aigu, un canal pour le grave, sur chaque bloc. L'atout principal de cette approche est une séparation absolue entre les canaux gauche et droit, avec une diaphonie quasiment nulle, et la possibilité d'utiliser des câbles d'enceintes très courts, ce qui maximise le facteur d'amortissement de l'amplificateur. La charge reste équilibrée entre les deux blocs, puisque chacun gère à la fois un canal énergivore, le grave, et un canal plus léger, l'aigu.
La bi-amplification active, le sommet technique
Dans les installations les plus exigeantes, ou en monitoring de studio professionnel, on franchit un palier supplémentaire avec le filtrage actif. Le signal audio de bas niveau est ici séparé en fréquences avant même l'étage de puissance, via un processeur numérique ou un filtre actif analogique. Les composants passifs internes de l'enceinte, grosses selfs à air et condensateurs, sont totalement contournés, et les amplificateurs se retrouvent connectés en prise directe avec les bobines mobiles des haut-parleurs.
Le facteur d'amortissement devient alors maximal, les déphasages introduits par les filtres passifs disparaissent, et le rendement global du système augmente sensiblement : on observe généralement un gain de l'ordre de 2 à 3 dB en moyenne, mais cet ordre de grandeur peut varier de façon importante selon la qualité du filtre passif d'origine qu'il remplace, la conception des haut-parleurs et le point de coupure retenu.

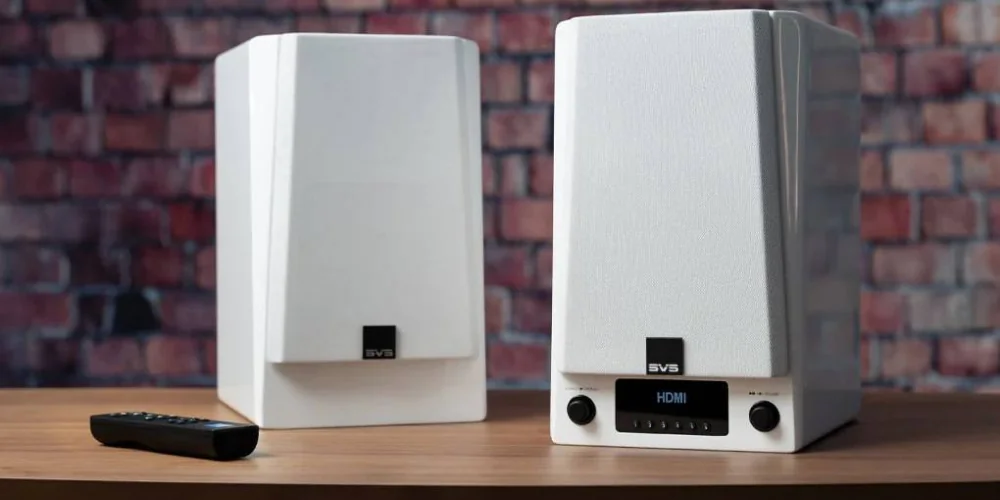

C'est finalement ce que l'on retrouve aujourd'hui, sous une forme miniaturisée et souvent sans fil, dans les enceintes hi-fi dites actives. Les constructeurs les plus sérieux, Yamaha, SVS, KEF ou Cambridge Audio par exemple, l'ont bien compris : en maîtrisant l'intégralité de la chaîne électronique, DSP compris, et les haut-parleurs eux-mêmes, ils parviennent à tirer la quintessence de ce que leurs enceintes peuvent offrir. L'électronique est dimensionnée au plus juste, et le filtrage correspond strictement aux besoins de l'amplification et des haut-parleurs. Le résultat dépasse largement ce qu'offre une association en passif entre une paire d'enceintes d'une marque et un amplificateur d'une autre.
Comment la mettre en œuvre concrètement
Sur un amplificateur home-cinéma, la démarche est généralement accessible directement depuis le menu de configuration des enceintes. Commencez par repérer les canaux non utilisés de votre AVR, le plus souvent les voies Surround Back ou une Zone 2 non exploitée, qui peuvent être réassignées pour bi-amplifier les enceintes frontales dans une configuration 5.1. Poursuivez en sélectionnant le mode Bi-Amp dans le menu Speaker Setup ou Amp Assign de votre appareil. Terminez en câblant les sorties frontales principales sur les borniers aigus, et les sorties réassignées sur les borniers graves.
Sur un système hi-fi séparé, préampli et blocs de puissance, la logique est similaire mais s'appuie sur les doubles sorties pré-out de votre préamplificateur, en RCA ou en XLR. Reliez la première sortie vers l'amplificateur du registre haut, et la seconde vers l'amplificateur du registre bas.
Le conseil Futureland
"Avant toute mise sous tension, retirez impérativement les cavaliers métalliques qui relient les deux paires de borniers de vos enceintes. Si vous les laissez en place en bi-amplification, vous reliez directement les étages de sortie de vos deux amplificateurs entre eux, ce qui provoque un court-circuit destructeur immédiat. C'est l'erreur la plus fréquente que nous voyons chez les clients qui se lancent seuls dans cette configuration, et elle coûte cher."
À quoi s'attendre à l'écoute
Le passage à la bi-amplification ne modifie pas la courbe de réponse fondamentale d'une enceinte, mais il change sensiblement son comportement dynamique. Le registre médium-aigu s'affranchit des vibrations et des modulations générées par le grave, les voix se détachent avec davantage de netteté et les extinctions de notes gagnent en clarté. La tenue des membranes de grave étant renforcée par une alimentation dédiée, les basses perdent en général le caractère un peu flou qu'elles peuvent avoir en mono-amplification, pour gagner en articulation. Et à fort volume, le système encaisse les dynamiques importantes avec davantage d'aisance, sans cette sensation de fatigue ou de dureté dans le haut du spectre que l'on ressent parfois lorsque l'amplificateur commence à manquer de réserve.
Après plus de 26 ans à conseiller et installer des systèmes hi-fi et home cinéma, notre conviction chez Futureland est simple : la bi-amplification n'est pas un gadget marketing, c'est un principe d'ingénierie éprouvé, dont l'intérêt dépend directement de la difficulté de charge que vos enceintes représentent pour un ampli. Sur un système modeste écouté à faible niveau, l'investissement supplémentaire ne se justifie pas toujours. Sur un système ambitieux poussé dans ses retranchements, la différence peut être significative.
Si vous hésitez sur la configuration la plus adaptée à vos enceintes et à votre pièce d'écoute, nos conseillers certifiés sont à votre disposition pour répondre à toutes vos questions, au showroom, par téléphone et même par mail. N'hésitez pas à nous contacter, nous serons heureux de pouvoir parler haute-fidélité avec vous. Futureland est situé près de Villefranche-sur-Saône, à moins d'une demi-heure de Lyon et de Mâcon, pour vous aider à faire le bon choix avant d'investir dans un second amplificateur.
Questions fréquentes
Quelle est la différence entre bi-câblage et bi-amplification ?
Le bi-câblage utilise un seul canal d'amplificateur par enceinte mais deux câbles séparés jusqu'aux borniers aigu et grave. La bi-amplification va plus loin en utilisant deux canaux d'amplification totalement indépendants, un pour chaque registre, ce qui isole réellement les deux sections dès la source du signal.
Faut-il retirer les cavaliers pour bi-câbler ou bi-amplifier ?
Oui, dans les deux cas. Les cavaliers d'origine relient les deux paires de borniers entre elles. Il faut impérativement les retirer avant de mettre en place un bi-câblage ou une bi-amplification, sous peine de court-circuiter les étages de sortie des amplificateurs en configuration bi-amp.
Peut-on bi-amplifier avec un amplificateur home-cinéma classique ?
De nombreux amplificateurs home-cinéma 7.2 ou 9.2 permettent de réassigner des canaux inutilisés, comme les voies Surround Back, pour bi-amplifier les enceintes frontales dans une configuration 5.1. Il suffit d'activer le mode Bi-Amp dans le menu de configuration des enceintes.
Faut-il acheter deux amplificateurs pour profiter de la bi-amplification active ?
Pas nécessairement. Les enceintes actives, souvent sans fil, embarquent directement plusieurs amplificateurs et un filtrage numérique dédiés à chaque haut-parleur : la bi-amplification active y est native, sans câble supplémentaire ni second amplificateur à acheter. C'est la solution la plus simple pour en profiter au quotidien, à retrouver dans notre rubrique Enceintes Sans Fil Audiophiles.
Toutes les enceintes peuvent-elles être bi-amplifiées ?
Non. Seules les enceintes équipées de deux paires de borniers indépendantes, une pour l'aigu et une pour le grave, reliées en interne à deux sections de filtre distinctes, permettent une véritable bi-amplification.
